Współczesna gospodarka magazynowa kojarzy się z szybką rotacją towaru, efektywnym wykorzystaniem powierzchni oraz szukaniem oszczędności w zakresie metod składowania produktów i redukcji kosztów energii elektrycznej niezbędnej do pracy magazynu.
Powyższe czynniki ukształtowały system tzw. wysokiego składowania. W przestrzeniach magazynowych gęsto ustawia się wysokie, wielokondygnacyjne regały w celu efektywnego zagospodarowania powierzchni. Wąskie przejścia (ciągi komunikacyjne) między wysokimi regałami wymagają więc specjalnego oświetlenia.
W takich warunkach przy wysokościach do kilkunastu metrów nieefektywne stają się zarówno konwencjonalne oprawy świetlówkowe jak i wysokoprężne wyładowcze o typowych szerokich rozsyłach światła. Przy znacznych wysokościach i wąskich przejściach ilość światła z tego rodzaju opraw jest zbyt mała przy relatywnie dużym poborze mocy.
Według normy średnie natężenie oświetlenia w magazynie powinno kształtować się w przedziale 100-200 lx, ale ze względu na konieczność sprawnego czytania etykiet i oznaczeń na składowanych towarach normatywny przedział okazuje się niewystarczający. Współczesne wymagania w zakresie przetwarzania danych magazynowych wskazują na konieczność tworzenia oświetlenia z natężeniem przynajmniej 300 lx do efektywnego czytania etykiet, dowodów dostawy, dokumentacji magazynowej itd.
Poniżej skrócona informacja o wymaganiach w zakresie natężenia oświetlenia zawartych w PN-EN 12464-1:2004.
Strefy komunikacyjne:
– komunikacja i korytarze – 100 lx
– gdy pojazdy są na drodze – 150 lx
Pomieszczenia magazynowe/chłodnie:
– strefy magazynowe z regałami:
Biura:
Z pomocą w tworzeniu energooszczędnych rozwiązań oświetlenia wnętrz magazynowych przyszła technologia led. Opracowano specjalne oprawy przeznaczone do wysokich magazynów.
Diody led łączą w sobie wszystkie potrzebne elementy: trwałość źródeł światła, małe gabaryty i mała masa opraw, swoboda w modelowaniu krzywej rozsyłu. Do skutecznego i oszczędnego oświetlenia międzyregałowych ciągów komunikacyjnych stworzono liniowe oprawy o eliptycznym rozsyle: np. kąt 30 na 70 stopni. Umieszczenie linii takich opraw w osi symetrii alejek międzyregałowych pozwala na uzyskanie – mimo dużej wysokości – wymaganej ilości światła przy jednoczesnym ograniczeniu poboru mocy instalacji oświetleniowej.
Oprócz dużej bieżącej redukcji kosztu energii elektrycznej w przypadku zastąpienia ledami opraw świetlówkowych czy metalohalogenkowych pojawia się dodatkowa oszczędność wynikająca z braku nakładów na konserwację oświetlenia (brak wydatków na częstszy zakup i wymianę świetlówek i metalohalogenków). Nowoczesne oprawy led pracują bezawaryjnie znacznie dłużej (około 50 tysięcy godzin). Ponadto ich konstrukcja (wymienne panele) umożliwia łatwą naprawę i konserwację.
Poniżej przykładowe oprawy led do oświetlenia pomieszczeń wysokiego składowania
Oprawa LC-LWS2-150 Oprawa LC-LWS2-180

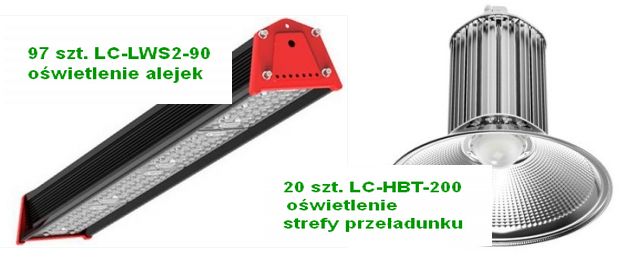

Przykładowe rozwiązanie oświetlenia hali magazynowej o wysokości 10,4 m i wymiarach 72,20 m x 60 m. Do oświetlenia zastosowano 97 opraw LC-LWS2 90 W (oświetlenie między regałami) i 20 opraw LC-HBT-200 (strefa przeładunkowa).
Widok rozmieszczenia opraw między alejkami i w strefie komunikacyjnej.
Natężenie oświetlenia w alejkach międzyregałowych i strefie przeładunkowej.
Natężenie oświetlenia w strefie przeładunkowej.
Natężenie oświetlenia w przykładowej alejce międzyregałowej.
Oprac. Stanisław Bartnik
Oferta opraw do pomieszczeń wysokiego składowania >>
Obliczenia natężenia oświetlenia: Jarosław Hryń, e-mail: jarek@lumina.sklep.pl, tel. 534 874 000.
